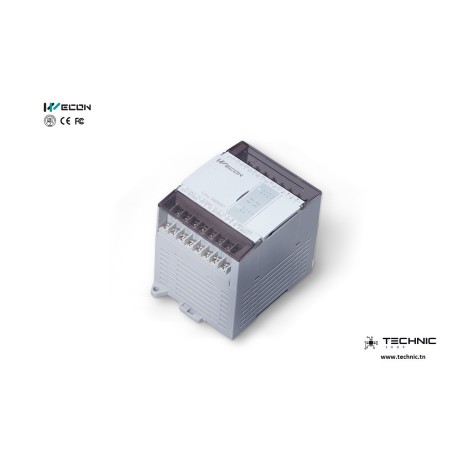

PLC 12 INPUT 8 OUTPUT RELAIS

LX3VP-1208MR-A

12 / 8

R

0

1

1

×

LX3VP-1208MT-A

12 / 8

T

2

1

1

×

LX3VP-1208MR-D

12 / 8

R

0

1

1

×

LX3VP-1208MT-D

12 / 8

T

2

1

1

×

Mode de fonctionnement

Balayage/Interruption rond

Programmation

Liste d'instructions/Échelle

Instructions totales

Instructions de base : 27 / Instruction appliquée : 138

Temps d'exécution

Instructions de base : 0,06 µs / Instructions appliquées : 1 à 10 µs

Stockage système

64 000

Téléchargement/Surveillance

Câble de programmation série / Mini USB

Sortie d'impulsions à grande vitesse

Transistor : 2 canaux (4 canaux en option) / Relais N/A (2 canaux en option)

Interruption externe

6 canaux

Interruption de la minuterie

3 canaux

Adresses de conservation

Réglable

Stockage

ÉCLAIR

Filtre

Pour tous les terminaux d'entrée X

Port série

COM1 : RS422 ou RS485

COM2 :  RS485

Température

Température de fonctionnement : 0 ~ 55 ℃  / Température de stockage :  -20  ~ 70 ℃

Humidité

5 ~ 85 % HR (sans condensation)

Résistance aux chocs

Norme JIS C 0040

 Immunité aux influences

Conforme aux normes IEC61000-4-4 et GB/T 17626.4 :

Amplitude de tension de bruit 1KVP-P, largeur d'impulsion 10us, période 0,3 s, temps de front 5ns, durée 1min.

Alimentation électrique

CA 85 ~ 2 65 V 50 ~ 60 Hz

CC 24 V ± 10 %

Durée de la panne de courant

10 ms

10 ms

Fusible d'alimentation

250 V 3,15 A

250 V 3,15 A

Courant de pointe

<15 A 5 ms / 100 V CA ; <30 A 5 ms / 200 V CA

<15A 1ms / 24V CC

Consommation d'énergie

<35W

<30W

Puissance de sortie

CC 24 V 850 mA

Non

Mode de sortie

--

NPN

Alimentation  d'entrée

24 V CC

24 V CC

Circuit de sortie

<CA 250V ou< DC 30

CC 5~30 V

Courant du port COM

--

< 0,1 mA (CC 30 V)

Isolation

Mécaniste

Couplage optique

Courant de fuite

--

0,1 mA / 30 V CC

Charge minimale

--

DC5V 2mA

Charge max.

Résistif

Port COM 2A point 8A

Point 0,5 A Port COM 0,8 A Point HSPO 0,3 A

Inductif

80 VA

Pointe HSPO 12 W/DC24 V 7,2 W

Général

100 W

0,9 W/ 24 V CC

Temps de réponse

<10 ms

<0,2 ms

( Borne de sortie d'impulsion : <5us)
