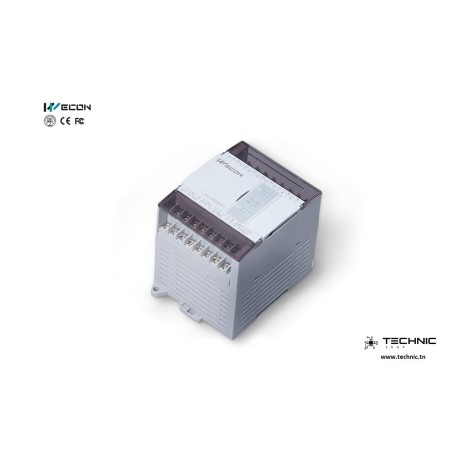

PLC 8 INPUT 6 OUTPUT RELAIS

Mode de fonctionnement

Balayage circulaire / Interruption / Événement

Programmation

Liste d'instructions / diagramme à contacts

Instructions totales

Instructions de base : 2 9  /  Instructions d' application : 170

Temps d'exécution

Instructions de base : 0,0 3 -0,0 8 µs

Stockage système

512 Ko

Téléchargement/Surveillance

Câble de programmation (type série)  / Micro  USB

Sortie d'impulsions à grande vitesse

Type de transistor ; 2 canaux/200 kHz

Interruption du compteur à grande vitesse

100 chaînes

Interruption d'entrée externe

X0-X 5 prend en charge les fronts montants et descendants

Interruption de la minuterie

100 canaux, prise en charge d'une interruption de 0,1 ms

Entrée haute vitesse simple

2 canaux 150 kHz ;

4 canaux 10 kHz

Phase AB d'entrée haute vitesse

1 canal 100K Hz, prend en charge 2 ou 4 temps de fréquence,

2 canaux 10 K Hz, prend en charge 2 ou 4 fréquences

Adresses de conservation

Ajusté par logiciel

Stockage

ÉCLAIR

Filtre

Pour tous les terminaux d'entrée X

Port série

COM1 （RS422 ) ,

  COM2 （RS485 ）

Température

Température de fonctionnement : 0 ~ 55 ℃  / Température de stockage : -20  ~ 70 ℃

Humidité

3 5 ~ 85% HR (sans condensation)

Résistance aux chocs

Norme JIS C 0040

 Immunité aux influences

Conforme aux normes IEC61000-4-4 et GB/T 17626.4 :

Amplitude de tension de bruit 1KVP-P, largeur d'impulsion 10us, période 0,3 s, temps de front 5ns, durée 1min.

Alimentation USB

OUI

Alimentation électrique

CA 85 ~ 2 65 V 50 ~ 60 Hz

CC 24 V ± 10 %

Durée de la panne de courant

10 ms

10 ms

Fusible d'alimentation

250 V 3,15 A

250 V 3,15 A

Courant de pointe

<15 A 5 ms / 100 V CA ; <30 A 5 ms / 200 V CA

<15A 1ms / 24V CC

Consommation d'énergie

< 60 W

<30W

Puissance de sortie

CC 24 V 700 mA

<30w (alimentation externe non incluse pour les modules)

Mode de sortie

--

NPN

Alimentation d'entrée

24 V CC

24 V CC

Circuit de sortie

<CA 250V ou <DC 30

CC 5~30 V

Courant du port COM

--

< 0,1 mA (CC 30 V)

Isolation

Mécaniste

Couplage optique

Courant de fuite

--

0,1 mA / 30 V CC

Charge minimale

--

DC5V 2mA

Charge max.

Résistif

Port COM 2A point 8A

Point 0,5 A Port COM 0,8 A Point HSPO 0,3 A

Inductif

80 VA

Pointe HSPO 12 W/DC24 V 7,2 W

Général

100 W

0,9 W/ 24 V CC

Temps de réponse

<10 ms

<0,2 ms

( Borne de sortie d'impulsion : <5us)
